附 錄 B

（規范性附錄）

濾料過濾性能測試





B.1濾料過濾性能測試儀



    濾料動態過濾性能在濾料過濾性能測試儀上進行。 該測試儀由粉塵供給裝置、本體和控制記錄裝置組成，如圖 B.1 所 示。

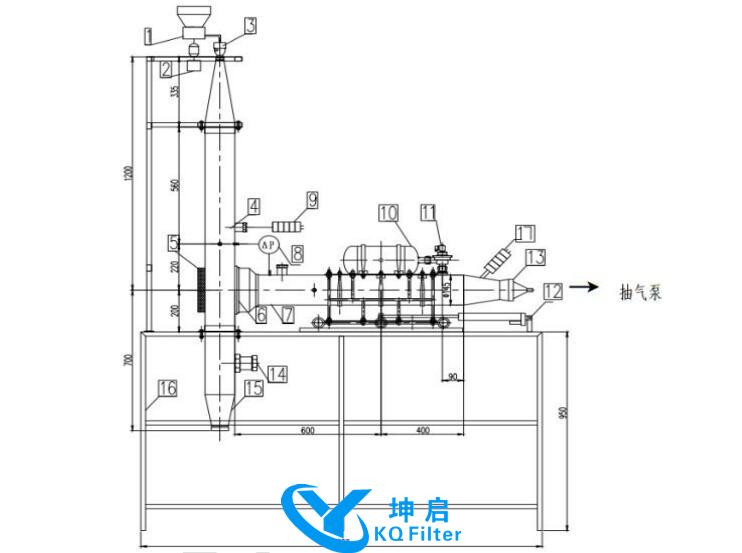

說明：

1——發塵器； 2 ——發塵電機及調速器； 3 ——粉塵發散器； 4 ——垂直風道； 5— — 觀察窗；



6——濾料夾具； 7 ——水平風道；8 ——壓差測試儀；9 —— 上游 PM2.5采樣器（可選） ；10 —— 壓 縮空氣罐；



11——電磁脈沖閥；12 ——推拉桿；13 ——絕對過濾膜； 14——可選二次抽氣口； 15——灰斗；



16——裝置支架； 17 ——下 游 PM2.5采樣器。



圖 B.1 濾料動態過濾性能測試儀示意圖



B.1.1粉塵供給裝置



    供給、分散部分由供給機和粉塵分散器組成，在 B.2.4 款內所示精度范圍內能將供粉機提供的凝集粒子充分分散。



B.1.2 本體



    本體由塵氣通道、濾料夾具、凈氣通道、清灰機構、高效濾膜夾具與本體支架等組成，清灰機構由壓縮空氣罐、壓力計、電磁閥脈沖閥及噴吹管組成。壓縮空氣要用油水分離器充分去除水份。



B.1.3 控制記錄裝置



    控制記錄裝置設有控制記錄設備�？刂破鳎�脈沖控制儀）用于控制清灰壓力和脈沖噴吹時間等；記錄部分記錄濾料阻力、清灰周期、清灰壓力、脈沖噴吹時間等各項參數。



B.2 濾塵性能測試方法



B.2.1 測試順序



    測試按如下順序進行：



    a)初始濾料樣品濾塵性能測定：在濾料夾具上安裝濾料樣品，濾料樣品規格為 φ150mm ，啟 動系統，當阻力達到1 000Pa 時進行清灰，反復3 0次后測定高效濾膜增重及出口 全塵濃度、PM2.5 濃度并記錄；



    b)老化處理：濾塵過程中進行間隔為 5 s的反吹清灰，反復10000次；



    c)穩定化處理：為使老化后的濾料樣品濾塵性能穩定，按照 a )進 行1 0次濾塵— —清灰操作；



    d)穩定化后濾 料濾塵性 能測 定 ：對于經 上述穩定 化處 理的濾布， 按照 a) 進行30 次 濾塵—— 清 灰 操作。測試粉塵通過量及出口 全塵濃度、PM2.5 濃度并記錄；



    e)在a )~d)測試中均記錄全過程各瞬時阻力值。



B.2.2測試條件



    測試條件如表 B.1 所示，測試用氧化鋁粉塵粒徑分布如表 B.2 所示。



表 B.1 濾料動態濾塵性能測試條件

項目	符號	數值
入口粉塵濃度	Cin	5g/m 3
過濾速度	V	2m/min
清灰阻力	△Pc	1000Pa
噴吹壓力	P	500kPa
脈沖噴吹時間	tP	50ms



表 B.2 測試用氧化鋁粉塵粒徑分布

粒徑(μm)	<4	<25	<100
百分比 (%)	50	90	99





B.2.3測試步驟



a)記錄檢測室溫度、相對濕度及大氣壓力；



b)由檢測條件調整檢測裝置包括氣體流量、粉塵供給量 、清灰阻力、清灰次數 、噴吹壓力、脈沖噴吹時間等；



c)粉塵在105℃～110℃溫度下干燥3h 以上，在干燥器中放置1h以上；



d)根據質量法求入口粉塵濃度；



e)將濾料樣品裁剪后安裝到濾料夾具上，對夾具進行稱量；



f)稱量高效濾紙并裝入采樣部分；



g)樣品下游安裝清洗后的PM2.5級連沖擊器，測試下游 PM2.5濃度；上游PM2.5濃度可以直接采用 PM2.5級連沖擊器測試，或者用上游粉塵總濃度與粉塵中 PM2.5質量占比乘積計算；



h)?開動真空泵，進行本附錄 B.2.1 a) 的濾塵性能試驗，記錄全過程的瞬時阻力值；



i)?取出濾料夾具并稱量，求出殘留粉塵量；



j)?取出高效濾紙并稱重， 根據計算出口全塵濃度；



k)對級連沖擊器塵樣稱重，測試計算樣品上游和下游的 PM2.5濃度；



l)測定殘余阻力 (pr)，記錄采樣時間（ t），并算出全塵捕集效率(η)和P M2.5捕集效率；



m) 把濾料夾具重新安裝到裝置上，更換高效濾紙 及PM2.5級連沖擊器，進行B . 2.1 b)老化處理；



n) 進行本B. 2.1 c) 穩定化處理；



o) 為了進行B . 2.1 d)的過濾性能測定，取出濾料樣品，稱量后計算粉塵殘留量；



p) 將濾料樣品重新安裝到濾料夾具上，稱量后裝到檢測裝置上；



q) 稱量高效濾紙，組裝到濾紙夾具上 ,級連沖擊器清洗后再次安裝；



r) 開啟真空泵進行與 B.2.1 a) 同樣的測試；



s) 全部過程均應考慮高效濾紙的恒重。



B.2.4精度控制



a) 入口粉塵濃度的偏差應保持在 ±7% 之內，為此，供粉機的精度設定值在 ±2% 內；



b) 過濾速度 變動范圍 保持在 ±2%。 它的流 量計精度保持在設定值的 ± 2% ，溫度 變動范圍保持在設定值的±1%之內；



c) 脈沖壓力變化范圍保持在±3%(±15kPa)，為此壓氣罐的壓力計精度設定值保持在 ±3%。



B.2.5 測試結果



    普通測試可只做 B.2.1a) 的 30 次，型式檢驗時或產品改進時必須做 B.2.1 的全部。



    過濾效率計算：η=1-C 下 / C 上×100%。 計算全塵效率時，C 下 和 C 上 分別為樣品下游和上游的全塵濃度；計算 PM2.5 效率時，C 下 和 C 上分別為樣品下游和上游的 PM 2.5 濃度。



B.2.6 當量粉塵剝離率 K 計算



K=(P-P i )/(P -P0)×100                   （B.1）





式中:



P——清灰阻力，Pa；



Pi——第i吹清灰后阻力 ，Pa ；



P0——潔凈濾料阻力 ，Pa。
