袋式除塵用濾料技術要求 T/CAEPI 21-2019
13.020
J88
團體標準
T/CAEPI 21－2019
袋式除塵用濾料技術要求
Technical requirement for filter medium of bag house
2019-10-15 發布 2019-12-1 實施
中 國 環 境 保 護 產 業 協 會
發 布
目 次
前 言 ............................................................................................................................................................... I
- 適用范圍 .........................................................................................................................................................1
- 規范性引用文件 .............................................................................................................................................1
- 術語和定義 .....................................................................................................................................................2
- 分類與命名 .....................................................................................................................................................3
- 技術要求 .........................................................................................................................................................4
- 檢測方法 .........................................................................................................................................................8
- 檢驗規則 .......................................................................................................................................................10
- 包裝、標志、貯存和運輸 ........................................................................................................................... 11
附錄 A （規范性附錄） 濾料材質代號 ..........................................................................................................12
附錄 B （規范性附錄） 濾料過濾性能測試 ..................................................................................................13
附錄 C （規范性附錄） 濾料耐溫性能測試 ..................................................................................................16
附錄 D （規范性附錄） 覆膜濾料的覆膜牢度測試 ......................................................................................17
附錄 E （規范性附錄） 耐腐蝕和耐氧化性測試 ..........................................................................................18
T/CAEPI 21－2019
前 言
為貫徹《中華人民共和國環境保護法》和《中華人民共和國大氣污染防治法》等法律法規，規范和指導袋式除塵用濾料的生產制作，制定本標準。
本標準規定了袋式除塵用濾料的分類與命名、技術要求、檢驗方法和檢驗規則等。
本標準對《環境保護產品技術要求 袋式除塵器用濾料》（HJ/T 324—2006）進行了修訂。主要變化如下：
——對規范性引用文件進行了增加和修改；
——對“術語和定義”進行了增加和修改；
——對“分類和命名”進行了增加和修改；
——對“技術要求”內容做了增刪和修改，對一些指標數值進行修改；
——增加了“濾料材質”的要求；
——增加了“PM2.5 捕集效率”、“耐折”、“耐磨”、“覆膜牢度”、“面層剝離強度”、“抗氧化性”指標；
——修改和增加了檢測方法；
——修改了檢驗規則。
本標準由中國環境保護產業協會組織制訂。
本標準起草單位：東北大學、中材科技股份有限公司、廈門三維絲環保股份有限公司、南京際華三五二一環保科技有限公司、撫順恒益科技濾材有限公司、安徽元琛環保科技股份有限公司、撫順天宇濾材有限公司、浙江鴻盛環保科技集團有限公司。
本標準主要起草人：柳靜獻、費傳軍、蔡偉龍、于淼涵、靳雙林、徐輝、陳俞百、鞠東升、毛寧、孫熙、李楠。
本標準由中國環境保護產業協會2019年10月15日批準。
本標準自2019年12月1日起實施。
本標準由中國環境保護產業協會負責管理，由起草單位負責具體技術內容的解釋。在應用過程中如有需要修改與補充的建議，請將相關資料寄送至中國環境保護產業協會標準管理部門（北京市西城區扣鐘北里甲4樓，郵編100037）。
本標準的歷次版本為：
——HJ/T 324-2006、HCRJ 042-1999 。
請注意本標準的某些內容可能涉及專利。本標準的發布機構不承擔識別這些專利的責任。
袋式除塵用濾料技術要求
1 適用范圍
本標準規定了袋式除塵用濾料的分類與命名、技術要求、檢測方法、檢驗規則及包裝、標志、貯存和運輸。
本標準適用于袋式除塵用非織造濾料、織造濾料及復合濾料。金屬纖維濾料、陶瓷纖維濾料可參照執行。
2 規范性引用文件
下列文件對于本標準的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本標準。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本標準。
GB/T 191 包裝儲存運圖示標志
GB/T 457 紙和紙板耐折度的測定
GB/T 2828.1 計數抽樣檢驗程序 第 1 部分：按接受質量限（AQL）檢索的逐批檢驗抽樣計劃
GB/T 3923.1 紡織品 織造拉伸性能 第 1 部分：斷裂強力和斷裂伸長率的測定（條樣法）
GB/T 4666 紡織品 織物長度和幅寬的測定
GB/T 4745 紡織品 防水性能的檢測和評價 沾水法
GB/T 5453 紡織品 織物透氣性的測定
GB/T 5454 紡織品 燃燒性能試驗氧指數法
GB/T 5455 紡織品 燃燒性能 垂直方向損毀長度、陰燃和續燃時間的測定
GB/T 6719 袋式除塵器技術要求
GB/T 7689.5 增強材料機織物試驗方法 第 5 部分：玻璃纖維拉伸斷裂強力和斷裂伸長率的測定
GB/T 12703.1 紡織品 靜電性能的評定 第 1 部分：靜電壓半衰期
GB/T 12703.2 紡織品 靜電性能的評定 第 2 部分：電荷面密度
GB/T 12703.4 紡織品 靜電性能的評定 第 4 部分：電阻率
GB/T 12703.5 紡織品 靜電性能的評定 第 5 部分：摩擦帶電電壓
GB/T 16845 除塵器 術語
GB/T 19466.3 塑料 差示掃描量熱法（DSC）第 3 部分：熔融和結晶溫度及熱焓的測定
GB/T 19977 紡織品 拒油性抗碳氫化合物試驗
GB/T 21196.1-4 紡織品 馬丁代爾法織物耐磨性的測定 第 1 至第 4 部分
GB/T 24218.1 紡織品 非織造布試驗方法 第 1 部分：單位面積質量的測定
GB/T 24218.2 紡織品 非織造布試驗方法 第 2 部分：厚度的測定
GB/T 32199 紅外光譜定性分析技術通則
3術語和定義
下列術語和定義適用于本標準。
3.1 袋式除塵 bag house
一種利用纖維濾料制作的袋狀過濾元件來捕集含塵氣體中顆粒物的技術方式。
3.2 濾料 filter media
由纖維經過織造或非織造工藝制作的用在袋式除塵器中進行粉塵過濾的布類或氈類材料。
3.3 織造濾料 woven filter media
用織機將相互垂直的經線和緯線，按一定的織物組織織成的濾料。
3.4 非織造濾料 nowoven filter media
纖維采用非機織工藝加工成的濾料。
3.5 復合濾料 complex filter media
將兩種或兩種以上不同材料復合而成的濾料。
3.6 覆膜濾料 filter media with membrane
將透氣薄膜覆合在氈或機織布表面作為迎塵面而成的濾料。
3.7 過濾風速 filtration velocity
含塵氣體通過濾料的速度，m/min。
3.8 阻力 pressure drop
也稱為壓力損失，指氣流通過濾料時，在濾料兩側產生的壓差, Pa。
3.9 入口粉塵濃度 inlet dust concentration
濾料塵氣側含塵氣體的單位標態體積中所含固體顆粒物的質量，g/m³ 或 mg/m³ 。
3.10 出口粉塵濃度 outlet dust concentration
濾料凈氣側含塵氣體的單位標態體積中所含固體顆粒物的質量，mg/m³ 。
3.11 全塵捕集效率 total dust collection efficiency
濾料捕集的所有粒徑粉塵質量與入口所有粒徑總粉塵質量的比率，%。
3.12 PM2.5捕集效率 PM2.5 collection efficiency
濾料捕集的PM2.5粉塵質量與入口PM2.5粉塵質量的比率，%。
3.13 清灰 dust cleaning
為使濾料的阻力保持在正常范圍，利用機械或其他方式等手段使濾料上粘附的粉塵剝落。
3.14 清灰周期 dust cleaning cycle
濾料上一次清灰開始與下次清灰開始之間的時間，s。
3.15 脈沖噴吹時間 pulse jet time
對濾料進行一次清灰設定的噴吹時間，ms。
3.16 動態除塵效率 operational dust collection efficiency
濾料在規定濾速濾塵的同時，按規定制度進行清灰條件下，濾料捕集的粉塵質量與入口總粉塵質量的比率，%。
3.17 潔凈濾料阻力系數 resistance coefficient of clean filter
潔凈濾料在過濾風速為1m/min時的阻力，Pa。
3.18 殘余阻力 residual pressure drop
在一定的濾速與規定測試條件下，按規定的條件進行清灰后濾料的阻力，Pa。
3.19 清灰阻力 pressure drop at cleaning
濾料試樣容塵到一定程度時，按照設定值開始清灰時的濾料阻力，Pa。
3.20 粉塵剝離率 ratio of dustcake removing
清灰時從濾料表面上剝離的粉塵質量與清灰前堆積的粉塵質量之比。為了能夠實時在線測試濾料上粉塵剝離的情況，使用當量粉塵剝離率，即清灰前后濾料阻力減少的百分比，%。
3.21 經向定負荷伸長率 warp elongation at constant load
在濾料經向上施加額定重力并保持一定時間，濾料單位長度的伸長率，%。
3.22 覆膜牢度 firmness of membrane
單位面積的覆膜濾料表面膜與基材之間的粘結強度，MPa。
3.23 氈層剝離強度 surface peeling strength
把非織造濾料的氈層與基布撕扯開所需要的力，N。
3.24 相對偏差率 relative deviation rate
對應某一組檢測數據的平均值和送檢樣品該項數據標稱值的差與標稱值之比，用百分數表示，%。
3.25 離散率（CV 值）dispersion rate (CV value)
一組檢測數據的標差除以該組檢測數據平均值的百分數，%。
4 分類與命名
4.1 濾料分類
按濾料生產所使用的原料材質，濾料可分為：合成纖維濾料、無機纖維濾料、多種纖維復合濾料。
按濾料加工方法，濾料可分為：織造濾料、非織造濾料。
4.2 濾料命名
4.2.1 濾料的名稱由濾料面層纖維材質、基布材質、加工方法和單位面積質量等四部分的代號組成，以“面層纖維材質/基布材質—加工方法—單位面積質量”表示。對機織布濾料，基布材質部分省去。
4.2.2 濾料面層纖維材質和基布材質及代號見附錄 A.1，濾料加工方法及代號見表 1。
對于有特殊功能的濾料，尾部再附加其功能的代號，見表 2。
濾料單位面積質量代號取批量濾料單位面積質量的公稱值，取值到十位。如兩批濾料單位面積質量的實測值平均為553.9g/㎡ 和496.1g/㎡ ，則它們單位面積質量的代號分別為550 和500。
表 1 濾料加工方法及代號
| 加工方法 | 代號 |
| 織造法 | W |
| 非織造法 | NW |
表 2 濾料特殊功能代號
| 功能 | 抗靜電 | 疏水 | 疏油 | 耐腐蝕 | 阻燃 |
| 代號 | e | h | o | f | s |
4.2.3 經過浸漬處理的濾料，前面冠以“J”來表示；對覆膜濾料，前面冠以“M”來表示。
4.2.4 對 于單一合成纖維濾料取其成份材質代號，復合濾料可以用“ XX% 纖維材質1+XX% 纖維材質2+....../基布材質”表示，其中 XX%表示該材質纖維的質量比。
4.2.5 對玻璃纖維濾料，可在其材質符號GF后加上一個字母表示其玻璃纖維類型，玻纖纖維類型代號見表 3。
表 3 玻纖材質代號
| 玻纖類型 | 無堿 | 中堿 | 高堿 | 耐酸 |
| 代號 | E | C | A | ECR |

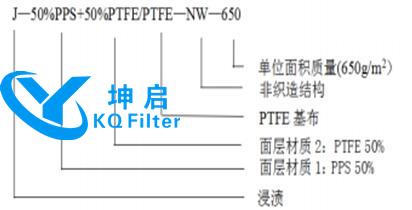

例：50%PPS 纖維+50%PTFE 纖維面層、PTFE 基布、浸漬處理的針刺氈濾料
5技術要求
5.1 外觀
濾料表面應潔凈、無污痕、無漬點。面層纖維應與基布結合牢固，無剝離現象。覆膜濾料應薄膜無破損、不得有褶皺和污漬。
5.2 濾料材質
濾料材質應與供貨合同規定相符，在產品出廠時應在出廠文件中標明基布和面層原材料的化學成分，以及面層纖維的直徑。
5.3 單位面積質量、厚度、幅寬和透氣率
濾料單位面積質量、厚度和幅寬的實測值與標稱值的相對偏差率應符合表4規定，CV 值應符合表5規定。濾料透氣率實測值與標稱值的相對偏差率及CV 值應符合表6規定。
表 4 單位面積質量、厚度和幅寬實測值與標稱值的相對偏差率要求
單位：%
| 項目 | 非織造濾料 | 織造濾料 |
| 單位面積質量 | ±5 | ±3 |
| 厚度 | ±10 | ±5 |
| 幅寬 | +1 | +1 |
表 5 單位面積質量、厚度和幅寬的 CV 值要求
單位：%
| 項目 | 非織造濾料 | 織造濾料 |
| 單位面積質量 | ≤3 | ≤1 |
| 厚度 | ≤3 | ≤1 |
| 幅寬 | ≤2 | ≤2 |
表 6 透氣率實測值與標稱值偏差要求
單位：%
| 項目 | 非織造濾料 | 織造濾料 |
| 相對偏差率 | ±15 | ±8 |
| CV 值 | ≤8 | ≤8 |
5.4 斷裂強力和斷裂伸長率
5.4.1 合成纖維濾料的斷裂強力與斷裂伸長率應符合表 7 規定；用玻璃纖維基布的非織造濾料及純玻璃 纖維織造濾料的斷裂強力與斷裂伸長率應符合表 8 規定。
表 7 合成纖維濾料的斷裂強力和斷裂伸長率要求
| 項 目 | 濾料類型 | |||
| 普通型濾料 | 純 PTFE 濾料 | |||
| 非織造濾料 | 織造濾料 | 非織造濾料 | ||
| 斷裂強力/N | 經向 | ≥900 | ≥2200 | ≥800 |
| 緯向 | ≥1200 | ≥1800 | ≥800 | |
| 斷裂伸長率/% | 經向 | ≤30 | ≤27 | ≤30 |
| 緯向 | ≤50 | ≤25 | ≤30 | |
| 注：樣條尺寸為 5cm×20cm | ||||
表 8 用玻璃纖維基布的非織造濾料及純玻璃纖維織造濾料的斷裂強力和斷裂伸長率要求
| 項 目 | 濾料類型 | ||
| 用玻璃纖維基布的非織造濾料 | 純玻璃纖維織造濾料 | ||
| 斷裂強力/N | 經向 | ≥2300 | ≥3400 |
| 緯向 | ≥2300 | ≥2400 | |
| 斷裂伸長率/% | 經向 | ≤15 | ≤8 |
| 緯向 | ≤15 | ≤8 | |
| 注：樣條尺寸為 5cm×20cm | |||
5.4.2 對濾袋長度大于 8m 的濾料還應考核其經向定負荷伸長率，其值應≤1%。
5.5 阻力
阻力性能以濾料的潔凈濾料阻力系數和殘余阻力值表示，其數值應符合表 9 的規定。
表 9 阻力性能要求
單位：Pa
| 項目 | 非織造濾料 | 織造濾料 | ||
| 非覆膜濾料 | 覆膜濾料 | 非覆膜濾料 | 覆膜濾料 | |
| 潔凈濾料阻力系數 | ≤30 | ≤80 | ≤30 | ≤80 |
| 殘余阻力 | ≤300 | ≤500 | ≤400 | ≤500 |
5.6 濾塵性能
濾塵性能以動態捕集效率和 PM2.5捕集效率表示，其值應符合表 10 的規定。
表 10 濾塵性能要求
單位：%
| 項目 | 非織造濾料 | 織造濾料 | ||
| 非覆膜濾料 | 覆膜濾料 | 非覆膜濾料 | 覆膜濾料 | |
| 動態捕集效率 | ≥99.99 | ≥99.995 | ≥99.99 | ≥99.995 |
| PM2.5 捕集效率 | ≥99.5 | ≥99.8 | ≥99.5 | ≥99.8 |
5.7 耐溫
對熱煙氣環境中使用的濾料需進行耐溫檢驗。耐溫性能以樣品經過熱處理后的熱收縮率與斷裂強力保持率表示，其值應符合表 11 的規定。
表 11 熱收縮率與斷裂強力保持率考核指標要求
單位：%
| 項目 | 經向 | 緯向 |
| 連續測試溫度下 24h 熱收縮率 | ≤1.5 | ≤1 |
| 連續測試溫度下 24h 斷裂強力保持率 | ≥100 | ≥100 |
| 瞬時測試溫度下熱收縮率 | ≤1.5 | ≤1 |
| 瞬時測試溫度下斷裂強力 保持率 | ≥95 | ≥95 |
5.8 耐磨
濾料耐磨后質量損失率應≤10 %。
5.9 耐折
含有玻璃纖維的濾料耐折次數應≥15000 次，合成纖維濾料耐折次數應≥100,000 次。
5.10 覆膜牢度
對針刺氈或水刺氈類覆膜濾料，其覆膜牢度≥0.10 MPa；對無機纖維機織布覆膜濾料，其覆膜牢度 ≥0.08 MPa。
5.11 氈層剝離強度
對玻璃纖維及其復合氈濾料應測試其面層剝離強度。濾料在經向和緯向迎塵側氈層與基布間的剝離 強度≥25 N。
5.12 專項技術要求
5.12.1 具有特殊功能的濾料，還應達到濾料專項功能的規定指標。
5.12.2 防靜電濾料的靜電特性應符合表 12 的規定。
表 12 防靜電濾料靜電特性要求
| 考核項目 | 限值 |
| 摩擦荷電電荷密度/(μC/m ) | ＜7 |
| 摩擦電位/V | ＜500 |
| 半衰期/s | ＜1 |
| 表面電阻/Ω | ＜1010 |
| 體積電阻/Ω | ＜109 |
5.12.3 疏水濾料的疏水性能以沾淋水等級表示，沾水等級應大于等于 GB/T 4745 規定的 4 級。
5.12.4 疏油濾料的疏油性等級應大于 GB/T 19977 規定的 3 級。
5.12.5 濾料耐酸腐蝕性能、耐堿腐蝕性能和抗氧化性能以濾料分別經過經硫酸溶液、氫氧化鈉溶液和硝酸溶液浸泡后的斷裂強力保持率表示，其值應符合表 13 的規定。
表 13 濾料耐腐蝕或抗氧化特性考核指標要求
單位：%
| 項目 | 經向 | 緯向 |
| 酸（或堿、或硝酸）處理后斷裂強力保持率 | ≥95 | ≥95 |
5.12.6 具有阻燃功能的濾料應滿足阻燃性能要求，極限氧指數≥28 %。濾料在火焰中不應產生火焰，離開火焰，陰燃自行熄滅時間≤10 s，損毀長度小于 100 mm。對食品及醫藥生產工藝中使用的粉體收集的濾料材料本身應阻燃、不得采用阻燃劑后處理方式。
6檢測方法
6.1 外觀
外觀質量采用目測法檢查。檢驗時布面照度不低于800 lx，檢驗人員眼部距離樣品約1 m 左右， 檢驗人員正視樣品，需2人同時檢驗。
6.2 濾料材質
濾料材質不清時，可按照 GB/T 32199 及 GB/T 19466.3 測試。纖維直徑用電鏡測試，測試纖維數量不少于100 根，取平均值，計算其 CV 值和相對偏差。
6.3 單位面積質量、厚度、幅寬和透氣率
6.3.1 單位面積質量按 GB/T 24218.1 測試。
6.3.2 厚度按 GB/T 24218.2 測試。
6.3.3 幅寬按 GB/T 4666 測試。
6.3.4 透氣率按 GB/T 5453 的規定檢測。單位為 m /(m ·min)，壓降為 200 Pa，計算其 CV 值和相對偏差。
6.4 斷裂強力和斷裂伸長率
非織造濾料的斷裂強力、斷裂伸長率按 GB/T 3923.1 的規定檢測，玻璃纖維機織濾料斷裂強力、 斷裂伸長率按 GB/T 7689.5 的規定檢測。
6.5 濾塵性能
6.5.1潔凈濾料初阻力、濾料實驗后的殘余阻力、清灰性能以及濾塵性能利用濾料動態濾塵性能測試儀檢測，方法見附錄 B。

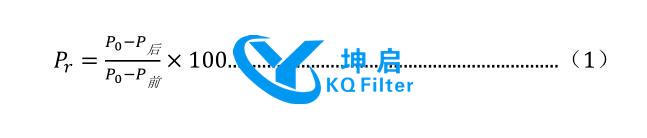

濾料的當量粉塵剝離率按下式計算：
式中：
Pr ——當量粉塵剝離率，%；
P0——實驗中預定的定壓噴吹壓力閾值，通常為 1000Pa；
P 前——實驗前濾料樣品的阻力，Pa;
P 后——實驗后濾料樣品的阻力，Pa。
6.5.2濾料對 PM2.5捕集效率的檢測方法見附錄 B。
6.6 耐溫
耐溫性能按附錄 C 檢測。
連續使用溫度及瞬時使用溫度由用戶提供，如果用戶未提供時，典型材質濾料按表 14 確定測試溫度。
表 14 典型材質濾料的耐溫性測試溫度
| 名稱 | 連續測試溫度（℃） | 瞬時測試溫度（℃ ） |
| 聚酯 | 130 | 150 |
| 均聚丙烯腈 | 120 | 140 |
| 聚苯硫醚 | 190 | 210 |
| 芳香族聚酰胺 | 200 | 240 |
| 聚四氟乙烯 | 250 | 260 |
| 聚酰亞胺 | 260 | 280 |
| 芳砜綸 | 230 | 250 |
| 聚芳噁二唑 | 250 | 280 |
| 玻璃纖維 | 260 | 280 |
濾料樣品經過熱處理后，測試其經向、緯向斷裂強力，經向、緯向斷裂伸長率，經向、緯向熱收 縮率，并計算對應的經向和緯向強力保持率。

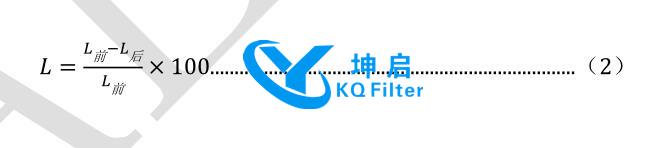

熱收縮率可以用下式計算：
式中：
L ——經向或緯向的熱收縮率，%；
L 前——熱處理前濾料樣品經向或緯向的長度，mm；
L 后——熱處理后濾料樣品經向或緯向的長度，mm。

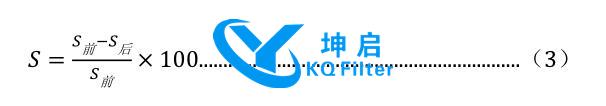

強力保持率可以用下式計算：
式中：
S ——經向或緯向的強力保持率，%；
S 前——熱處理前濾料樣品經向或緯向的斷裂強力，N；
S 后——熱處理后濾料樣品經向或緯向的斷裂強力，N。
6.7 耐磨
耐磨性能按 GB/T 21196.1-4 的規定檢測。濾料在加壓 100cN 條件下，采用外徑 50mm、寬度 13mm的 100#剛玉砂輪或碳化硅砂輪，磨 10000 轉后，測試受磨面積的質量損失率。
6.8 耐折
耐折性能按 GB/T 457 的規定檢測。濾料在 14.72N 的張力條件下，每分鐘完全擺動 175±10 次且 擺動至與垂直線成 135°±2°位置進行實驗。
6.9 覆膜牢度
覆膜濾料的覆膜牢度按附錄 D 檢測。
6.10 面層剝離強度
把濾料沿經向裁剪 20cm×5cm（經向×緯向）5 個樣條，在窄邊處把面層與基布撕開 3cm，并把撕 開的兩端夾持在強力機的兩個夾具上，啟動強力機開始拉伸，當濾料面層被新拉伸撕開 1cm 時停止， 記錄拉伸強力。取 5 條樣品拉伸強力的平均值作為濾料經向剝離強度。
沿濾料緯向裁剪 20cm×5cm（緯向×經向）5 個樣條，按上述方法測試濾料的緯向剝離強度。
6.11 專項性能檢測
6.11.1 防靜電性能按 GB/T 12703.1 、GB/T 12703.2、GB/T 12703.4、GB/T 12703.5 的規定檢測。樣品無需洗滌，原樣測試。
6.11.2 疏水性按 GB/T 4745 的規定檢測。
6.11.3 濾料的疏油性等級按 GB/T 19977 的規定檢測。
6.11.4 耐腐蝕性及抗氧化性按附錄 E 檢測。
6.11.5 濾料的阻燃性按 GB/T 5454 測試極限氧指數，按 GB/T 5455 測試損毀長度及濾料在火焰中形態。
7檢驗規則
7.1 檢驗抽查
質檢部門對每批次的濾料都必須按 GB/T 2828.1 的要求抽樣檢驗。濾料樣品抽樣每批次不少于 2m ，濾袋樣品抽樣每批次不少于 2‰。
7.2 檢驗類別
7.2.1 出廠檢驗
每批量濾料產品出廠前都應進行出廠檢驗，檢驗合格者方可出廠，出廠產品必須附有產品合格證。 濾料的出廠檢驗表按表 15 中的項目進行，出廠檢驗項目均合格者，方允許出廠。
表 15 濾料的出廠檢驗項目及要求
| 濾料的檢驗項目 | 技術要求 | 檢驗方法 |
| 濾料的原料品質、型 號及規格的認定 | 濾料選用的與實際應用的原料 品質、型號及規格應完全一致 | 批量產品投產前，須核對設計用原料與實際用原料的質量檢 驗單、產品包裝標志上的品質、型號、規格的一致性。如無 質量檢驗單，須補做原料的質量檢驗。 |
| 厚度 | 符合表 4、表 5 要求 | 按 6.2 規定的方法 |
| 單位面積質量 | ||
| 幅寬 | ||
| 透氣率 | 符合表 6 要求 | 按 6.3 規定進行 |
| 斷裂強力及伸長率 | 符合表 7、表 8 要求 | 按 6.4 規定進行 |
| 耐溫 | 符合表 11 要求 | 按 6.6 規定進行 |
| 耐磨 | 符合 5.8 要求 | 按 6.7 規定進行 |
| 耐折 | 符合 5.9 要求 | 按 6.8 規定進行 |
| 覆膜牢度 | 符合 5.10 要求 | 按 6.9 規定進行 |
| 面層剝離強度 | 符合 5.11 要求 | 按 6.10 規定進行 |
| 專項技術要求 |
每批量產品的每項特殊功能都 須進行相應專項檢驗，并達到 5.12 要求的指標 |
按 6.11 規定的專項進行檢驗 |
7.2.2 型式檢驗
7.2.2.1有下列情況之一者應進行型式檢驗：
a）試制新產品鑒定時；
b）產品投產后，當產品所用材料或產品生產工藝有較大變化能影響產品性能時；
c）出廠檢驗結果與上次檢驗結果有較大差異時。
7.2.2.2
濾料型式檢驗按第 5 章中有考核指標的項目進行并達到規定的指標，型式檢驗均合格者方可判定產品為合格產品。
8 包裝、標志、貯存和運輸
8.1 包裝
8.1.1 不同類型和規格的濾料必須單獨包裝。覆膜濾料包裝時應保證表層膜不被損傷。
8.1.2 產品包裝應防水、牢固和便于運輸。
8.1.3 產品包裝箱內應有產品合格證。
8.2 標志
8.2.1 包裝箱的外部應有明確標識。
8.2.2 標志的內容包括：廠名、廠址、品名、規格、質量等級、執行的標準號和出廠日期等。
8.2.3 標志要明顯、清晰和便于辨識。包裝箱外部的明顯部位，應按照G B/T 191的規定標明：“防潮”、“禁止倒放”和“堆碼層數極限”圖示。
8.3 產品的貯存和運輸
8.3.1 產品要放在通風、干燥、不受日曬的常溫地帶；與墻壁的距離不應小于200mm，并要遠離火源和65℃以上的高溫物體。
8.3.2 產品要用干燥、有遮篷運輸工具運輸，在運輸過程中，應防止雨淋、水浸、壓軋、撞擊和沾污。
附 錄 A （規范性附錄） 濾料材質代號
濾料的材質代號見表 A.1
表 A.1 濾料的材質代號
| 材質名稱 | 商品名 | 英文名 | 代號 |
| 聚丙烯纖維 | 丙綸 | polypropylene | PP |
| 聚酯纖維 | 滌綸 | polyester | PET |
| 均聚丙烯腈纖維 | 亞克力 | acrylic | PAN |
| 芳香族聚酰胺纖維 | 芳綸 | aramid | AR |
| 聚苯硫醚纖維 | PPS | polyphenylene sulfide | PPS |
| 碳纖維 | 碳纖維 | carbon fibre | CF |
| 聚四氟乙烯纖維 | PTFE | polytetrafluoroethylene | PTFE |
| 玻璃纖維 | —— | glassfibre | GF |
| 金屬纖維 | —— | metalfibre | MTF |
| 聚酰亞胺纖維 | PI | polyimide | PI |
| 聚芳噁二唑纖維 | 寶德綸 | aromatic polyoxadiazoles | POD |
| 芳砜綸纖維 | 芳砜綸 | polysulfonamide | PSA |
